XL-1型箱式高溫電阻爐

普通型馬弗爐（XL-1型）

不銹鋼型馬弗爐（XL-2型）

XL-1型箱式高溫爐，俗稱馬弗爐，是一種常用的工業高溫爐，可供煤炭、電力、化工、建材、冶金、科研等部門以及大專院校的試驗室做燒結、加熱和熱處理之用，特別適用于煤質分析試驗，在煤的灰分、揮發分的測定以及煤灰成份的分析、制備和測定灰熔點、灰粘度的試樣等作業中。

箱形高溫爐采用活動爐芯裝配，即爐芯可以從爐后擋板處抽出，不動保溫層既可更換電爐絲。爐后裝有可控制煙囪防止?fàn)t膛內污染，保證試樣的準確性。符合國標（GB/T 212）的標準要求。爐門采用重錘翻門機構，關開方便可靠。爐門正中設有觀察孔，不需打開爐門即可隨時觀察爐膛內部情怳。爐門開啟后，在爐口下方形成一平臺，便于樣品的取放。爐體選用保溫磚作保溫材料，強度高，保溫性能好，維修方便。爐體后部設有能夠隨意關開的可控?zé)焽?，可根?jù)使用要求進行調節。

XL-1型箱式高溫爐技術參數：

最高爐溫：1000℃

額定爐溫：950℃

爐膛尺寸（深×寬×高） mm：325×200×125

爐膛材質：碳化硅

外形尺寸：574×450×484 （長×寬×高）mm

熱電偶分度號：K

功率：4KW

電壓：AC200V±10

重量：70kg

XL-1型箱式高溫爐使用說明:

安裝及接線:

1.去掉爐體后上方的煙囪管卡子，將煙囪管短直角插入爐體后部相應孔中，并緊貼后檔板，然后裝上此前去掉的煙囪管卡子，擰緊螺釘，將煙囪固定好。

2.爐體后部有電源接線柱，去掉接線柱罩殼，接好電源導線，然后將罩殼重新安好。電源導線另一端接入與之相配的溫度控制儀的輸出接線柱。同時，將接地線良好連接在爐體外殼上。

XL-1型箱式高溫爐外觀示意圖

3.接線柱罩殼上面小孔為熱電偶插孔，將與所用溫度控制儀相配的熱電偶插入小孔，使電偶工作端處于爐膛中部位置，距箱式高溫爐爐膛底面約20～30MM。

馬弗爐的的結構：

常用的高溫電阻爐功率為4kw，系由2根電阻各為24Ω的電阻絲并聯加熱。并聯后中阻為12Ω供電電源為220V,因而加熱電流為220/12=18.3A，其功率為220×18.3=4kW。
高溫爐爐膛由耐火材料加工而成，后壁上有兩個小孔，一個是排氣孔，另一個是讓熱點偶通過。排氣孔與煙囪相同，加裝煙囪是有利于爐內氣體排出。爐門上中心位置有看火孔，爐膛外側用保溫材料填緊，外殼用薄鋼板或不銹鋼板加工。同時高溫爐均配置小煙囪。

箱式高溫爐使用注意事項:

具體問題請參考：馬弗爐注意事項與維護修理

箱式高溫爐電氣接線圖:

箱式高溫爐電氣連接圖

附錄：XL-1型箱式高溫爐可選配套控制器簡介

(一)SWK-B型數顯溫度控制器

用于配合箱式高溫爐、定硫爐及其它電加熱設備，實現對爐內溫度的自動控制，以適應不同的試驗項目對升溫速度和溫度的不同要求。其主要特點有：

1.溫度設定與測量采用數字顯示，直觀準確。
2.采用雙向可控硅控制輸出。
3.具有PID調節功能，能較好克服箱式高溫爐爐溫過沖現象，使溫度控制更準確。
4.輸出電壓無級調節，可適應不同的升溫速度要求。

5.主要參數如下：

1.輸入電壓：220V±10%,50HZ
2.輸出電壓：0～220V連續可調
3.允許負載：5KW
4.精度等級：0.5級
5.配用電偶：鎳鉻-鎳硅，K值，0～1000℃

具體產品介紹請參考：SWK-B型可控硅數顯溫度控制器

（二） WSWK-5型微電腦時溫程控儀

該溫控儀是一種對時間和溫度進行自動控制的智能化儀器。主要用于配合箱式高溫爐進行煤質分析實驗，可完成快灰、慢灰、羅加指數、粘結指數、揮發份（分850℃和900℃兩種程序）、自選等加熱過程的程序控制。

特點

1.各試驗程序均依據國家標準規定的試驗方法及流程進行編制。
2. 箱式高溫爐加熱主回路采用雙向可控硅，測溫元件采用鎳鉻-鎳硅熱電偶（K分度值）
3.采用LED數碼管顯示各種時間和溫度值，清晰直觀，避免了人為讀值誤差。
4.熱電偶冷端補償采用常溫溫度傳感元件進行自動補償。
5.自動校正儀器內部電路的零點和增益誤差。
6.能自動診斷箱式高溫爐各種故障，并顯示不同的出錯信息和報警，同時切斷主電源。為故障的原因查找與排除提供了便利。

技術指標

1.溫度范圍：室溫～1200℃，分辨率1℃
2.時間范圍：000～999min,分辨率為：自選項目1min,其它項目1S
3.測量誤差：±3℃
4.測時誤差：24h內不大于30S
5.工作時間：連續工作24h
6.工作電源：AC220V±10%,50HZ
7.負載功率：不大于5KW
8.外形尺寸：330(長)×290(寬)×120(高)mm

具體產品介紹請參考：WSWK-5微電腦時溫程控儀

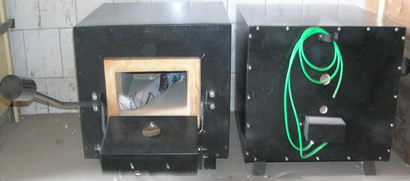

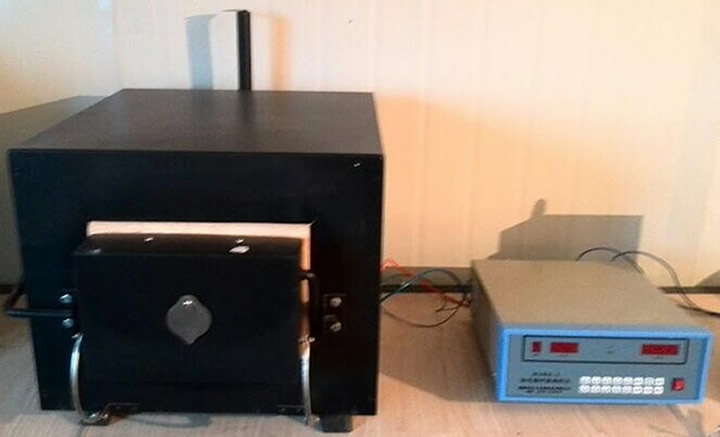

馬弗爐現成照片
