GJ系列密封式化驗制樣粉碎機

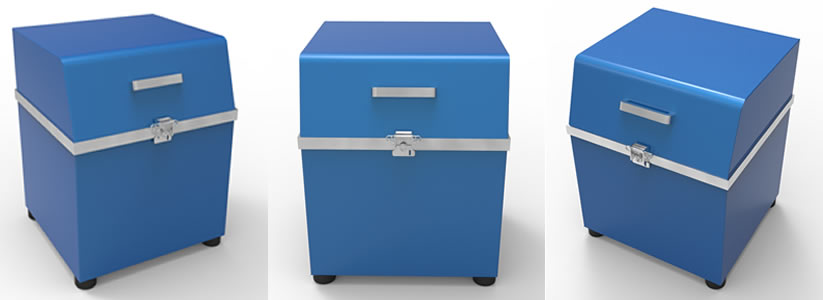

GJ系列密封式化驗制樣粉碎機實物圖

化驗制樣機適用范圍:

密封式化驗制樣粉碎機主要用于對原材料的制粉,以供化驗使用。如:煤、焦炭、矸石、石灰石、各種礦石等。工作方式為震動研磨式。被研磨物料的粒度小于 13 毫米。被研磨物料的抗壓強度小于 800kg/cm2 。 在建筑行業、冶金行業、采礦行業、以及煤炭、煉焦、化工、有色金屬冶煉等行業化驗方面得到廣泛應用。

化驗制樣機功能特點:

1.制樣粒度均勻,速度快,工作可靠,代表性符合國標要求。

2.制樣不需篩分可直接使用, 工序少,生產效率高。

3.粉碎室密封設計,無粉塵污染。

4.運轉平穩,噪聲小,符合生產要求。

技術參數:

序號 項目 GJ-l GJ-2 GJ-3 GJ-4 GJ-5 GJ-6 GJ-7
1 裝料重量 100 100×2 100×3 100×4 100×5 100×6 100×7
2 裝料粒度 <13
3 出料粒度(目) 80目-200目(0.2mm)
4 粉碎時間 1-5min
5 電機功率 1.1KW 1.5KW 1.5KW 2.2KW 2.2KW 2.2KW 2.2KW
6 工作電源 三相380v 50Hz±1Hz
7 外形尺寸 520 ×500 × 700 520 ×500 ×700 600 × 560 × 780 600×550×900 700 ×650 ×1000 700 ×650 ×1000 700 ×650 ×1000
8 整機重量 90 110 150 200 220 240 260

1.裝料量: GJ-1是100g,,GJ-2是200g,,GJ-3是300g,,GJ-4是400g,,GJ-5是500g,,GJ-6是600g,,GJ-7是700g,;
2.裝料粒度: <13;
3.出料粒度 :80 ~ 200 目( 0.2mm );
4.加工時間 : 1~5 min;
5.電機功率: GJ-1是1.1KW,GJ-2-3是1.5KW; GJ-4-5-6-7是2.2KW;
6.工作電源 :380V;
7.整機重量 :GJ-1是90kg;GJ-2是110kg; GJ-3是150kg; GJ-4是200kg; GJ-5是220kg; GJ-6是240kg,GJ-7是260kg;
8. 外形尺寸 :GJ-1是520×500× 700mm ;GJ-2是520×500× 700mm ;GJ-3是600×560× 780mm ; GJ-4是600×550×900mm ;GJ-5-6-7是700 ×650 ×1000mm ;
9.料缽材質:高錳鋼;
10.料缽數量: GJ-1是1個,GJ-2是2個,GJ-3是3個,GJ-4是4個,GJ-5是5個,GJ-6是6個,GJ-7是7個。

產品包裝:木箱,GJ-1型尺寸:長680mm,寬600mm,高820mm,重106公斤;

制樣粉碎機結構概述:

密封式化驗制樣粉碎機主要有:外殼、底座、減震部分、動力部分、研磨部分、壓緊部分等組成。 外殼由冷軋鋼板制成,將整個機件包裝起來,起到密封和美觀作用。

制樣機底座由良好的吸震材料鑄造而成,它可以有效地遏制制樣機工作的不穩定和震動.減震部分由彈簧組成,而后傳遞給底座,底座低部裝有減震橡膠墩,形成雙作用減震效果,使制樣機平穩運轉,減少震動和噪音。

制樣機動力部分由電機、偏心錘、支撐鋼筒組成,當電機啟動后,帶動偏心錘旋轉,由于不同心和偏心錘的作用,形成一個高速周體動,并把這一體運動傳遞給研磨部分。支撐筒起著上下聯結作用,由于支撐筒是一個封閉的裝置,又起到控制因偏心的劇烈震動而引起的問題。

制樣機研磨部分主要由鍋?zhàn)⑵扑殄?、破碎環、破碎錘組成,研磨部分接受了動力部分是動力后,在高速周體運轉帶動下,破碎環和破碎錘在破碎內頻繁撞擊并研磨,物料既在這種作用下,被撞擊并研磨成所要求的細粉末。

制樣機使用說明:

化驗制樣機安裝與試車

制樣機應安裝在避雨的地方,不可漏天安裝。制樣機不用地腳螺絲固定,但應放在平整的地面上,四個地腳都要平穩著地,以免引起震動和位移。

電源線要牢固聯結,接地線要接地。

制樣機啟動前,要認真了解機器性能,熟悉本機的結構,傳動特點,操作程序,檢查機殼各部螺絲是否擰緊,電機電源線是否漏電,破碎鍋體要牢固放置,壓緊可靠,外殼鎖扣要扣緊,待檢查完各部裝置,并確定物異常時,方可啟動機器。

制樣機要先進行減載試驗,加一半進行試車,試車一個小時后,觀察制樣機異常噪音,劇烈震動,螺栓松動等異?,F(xiàn)象,如發現異?,F(xiàn)象,停車檢查檢修,試運轉正常后,方可進行使用。

制樣機試車和各種運轉,都要加料進行,不可物料運轉,防止破碎研磨機件碰壞。

化驗制樣機使用維護及注意事項:

每次啟動前仔細檢查各部零件是否緊固,根據震動情況判斷彈簧是正常。

物料破碎是否合格,主要取決于破碎部分的情況,經常檢查破碎鍋、破碎環、破碎錘是否光潔物麻點,如出現麻點就應該更換新的。

震動大小與偏心錘、彈簧和橡膠墩有關,偏心錘在出廠時已經調試好,不需再進行經常性調整。彈簧折斷或橡膠墩劈裂是引起震動的關鍵,發現問題及時更換新的零件。更換斷裂彈簧時要將六只一齊更換,或隔開更換三只,不能只更換一只,那樣會因新舊彈性不勻引起再次斷裂,出現故障。

震動部件與電源是用電纜連接,由于經常處于抖動狀態,可能引起電纜外表橡膠皮套斷裂,導致電線漏電。所以要經常檢查,以防出現觸電事故。

制樣機每年進行一次停機檢修、保養。檢修時要將彈簧全部更換。

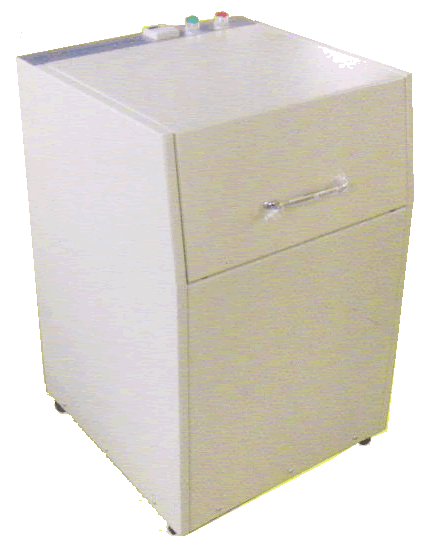

定時密封式化驗制樣粉碎機

定時密封式化驗制樣粉碎機

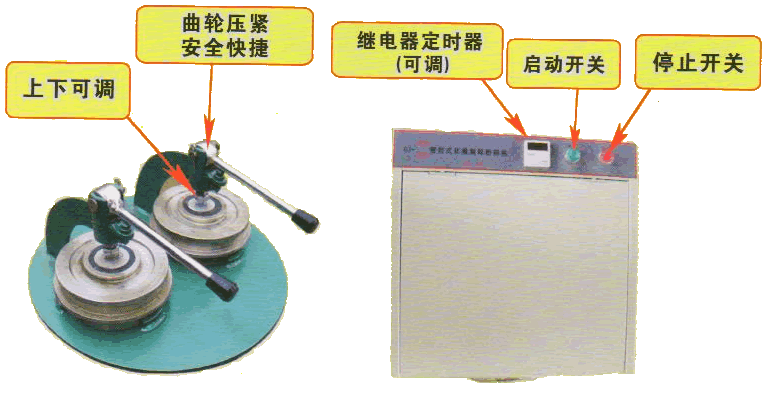

B型定時制樣機采用可調節繼電器定時器,配備啟動、停止開關具有手動、自動控制制樣機的運行及停止。

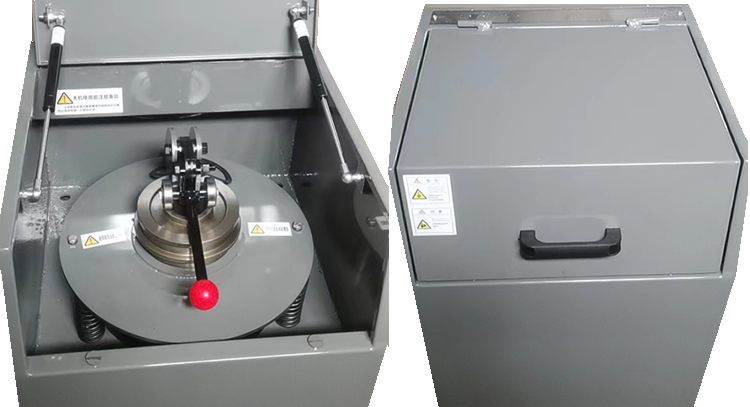

定時制樣機內部結構

密封式化驗制樣粉碎機型號說明:

GJ-制樣機型號.

1,2,3......-是料缽數和裝料量,工作電源:三相380v,控制方式:自動;如:GJ-2是2個料缽200g裝料量380V三相制樣機.

B-是三相定時制樣機;如:如:GJ-1B是1個料缽100g裝料量380V三相定時制樣機.

Ⅱ-是工作電源為兩相220V;如GJ-1Ⅱ是1個料缽100g裝料量220V單相制樣機.

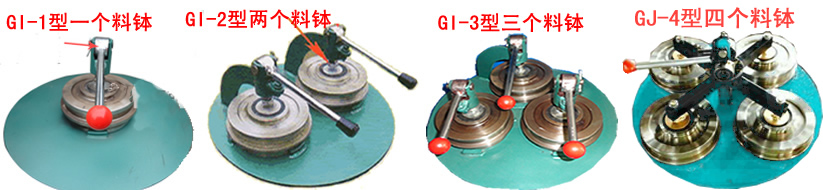

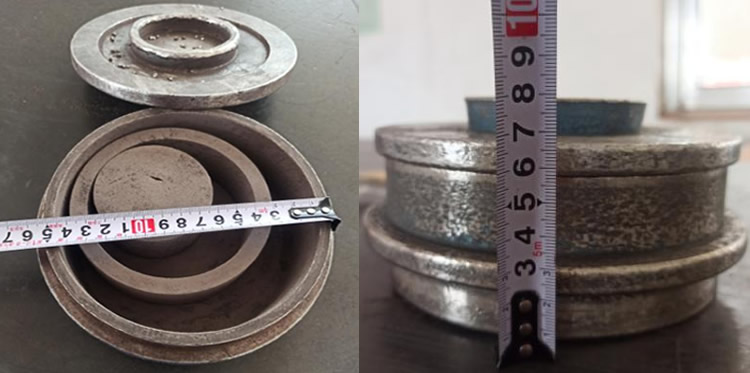

制樣機料缽分類

GJ系列密封式制樣粉碎機短視頻展示:

制樣機現場照片   制樣機短視頻

制樣機3D圖
