    KZDL-8H型智能漢顯定硫儀

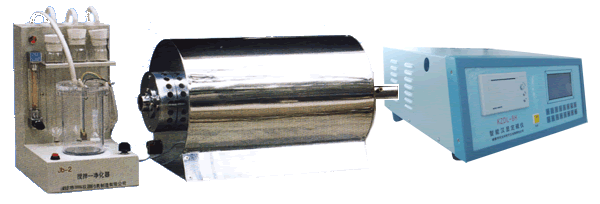

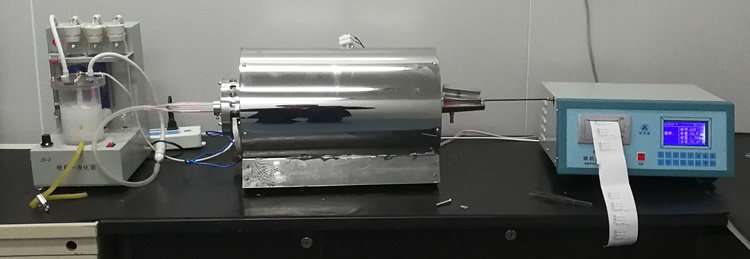

      KDL-8H 智能漢顯定硫儀實物圖

    目錄:

    產品簡介

    技術參數

    儀器結構

    使用方法

    相關鏈接

    適用范圍:

    KZDL-8H型智能漢顯定硫儀是依據GB/T214中庫侖滴定法而設計的,測定過程采用微處理器智能控制,自動控制電解開關、PID模式控制爐流等智能控制功能,并由微處理器對測試數據進行多種校正和處理,使得測定數據穩定,平行樣好,結果的準確度符合國標GB/T214和 GB/T2286要求,主要用于測定煤炭、鋼鐵和各種礦物中的全硫含量,是煤炭、電力、化工、建材、冶金、地質勘探、商檢、環保檢測等部門實驗室的儀器。

    回到頂部

    主要技術指標:

    【 1 】硫的測量范圍: 0.01-40% 。

    【 2 】試樣燃燒分析時間 3-9 分鐘,智能判斷滴定終點返回。

    【 3 】控溫:1150 ± 5 ℃。測溫:精度 0.5 級; ( 根據需要可調節溫度 ) 。

    【 4 】測試溫度:1150℃(煤) / 920℃(油);試樣重量:測煤 40㎎~70㎎ / 測油 50㎎~100㎎。

    【 5 】升溫速度: 約 25 分鐘可達 1200 ℃。

    【 6 】電解池:容積為 450 毫升,金屬鉑電極。

    【 7 】準確度: 符合國標 GB/T214 《煤中全硫的測定方法》和 GBT2286《焦炭全硫含量的測定方法》 。

    【 8 】做煤樣時可以隨時查看爐溫、爐流、指示電壓、進程時間及含硫量,試驗過程一目了然。

    【 9 】若輸入了水分值,則計算、打印干基硫和水分值。

    【 10 】供電電源: 220V ± 20% ,輸出功率:≤2.5KW?。

    【 11 】儀器尺寸 (mm)

    控制器: 370× 350× 170;
    高溫爐: 580 × 250 × 270;
    凈化器: 180 × 245 × 300

    回到頂部

    結構介紹

    定硫儀由攪拌凈化器、控制器、高溫爐三部分組成。

    【1】攪拌凈化器由電磁泵、流量計、干燥瓶,攪拌器組成。

    1、電磁泵:分別使空氣一進一出,提供空氣流循環動力,一個負責電解池空氣凈化吸氣,另一個負責爐體空氣干燥及去除空氣中雜質吹氣。

    2、干燥瓶:主要是除去空氣中的酸性氣體和水分等雜質。由于從電解池中抽出的空氣水份量大,故需經常烘烤和更換硅膠。

    3、流量計:空氣動力大小的指示,配有針形閥用調節電解池的氣體流量,玻璃管浮子應調到約1.0L/min。

    4、攪拌器:轉速約為500轉/分,且連續可調,攪拌速度越快,使分析結果越趨于準確,但不宜太快,過快易引起失步。

    電解池:

    電解池用有機玻璃制成,容積為 450 毫升,有一對電解電極和一對指示電極,上蓋與其殼體用橡膠密封圈密封。電解池殼體一側裝有一燒結玻璃熔板氣體過濾器,將燃燒后放出的氣體噴成細霧狀。在電解池內放一攪拌棒,用于攪拌電解液使化合反應充分均勻。
    電解池接法:鉑金片從小到大接航空插頭1234。

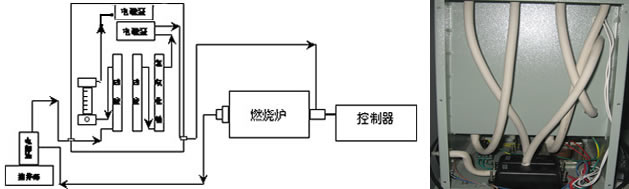

    定硫儀氣路圖

    氣路連接示意圖

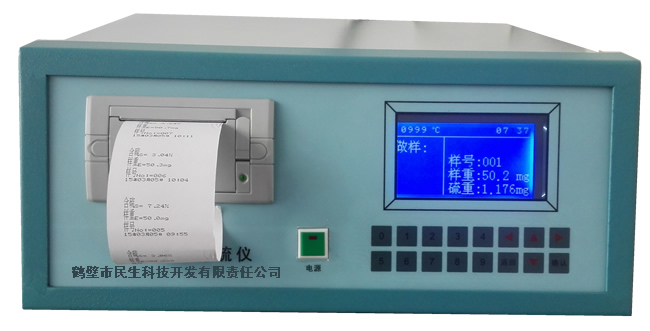

    【2】控制器

    包括程序控制器和送樣裝置部分。其中程序控制器包括庫侖積分、程序控制、溫度控制三部分,由單片機統一控制。

    控制器后面板標明【爐體】的兩個接線柱接在高溫爐兩個接線柱上。標明【熱電偶】的插座,正端接“+”,負端接“-”分別接在高溫爐熱電偶上。四芯航空插頭接【電解池】。電源220V接【電源】的兩個接線柱上。

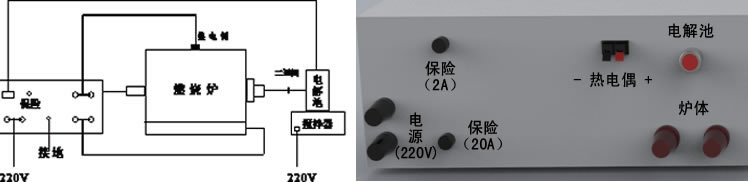

    定硫儀電路連接示意圖

    電路連接示意圖

    【 3 】高溫爐

    本定硫儀采用管式高溫爐為燃燒爐,其加熱元件硅碳管,型號為Φ40/30×400mm。其結構如圖所示。

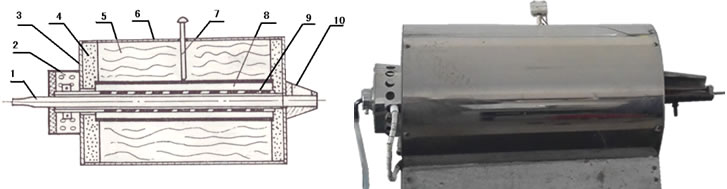

    KDL-8H 智能漢顯定硫儀爐體圖

    1.異經管 2.散熱罩 3.爐端蓋 4.擋板 5.保溫棉 6.外殼 7.熱電偶 8.剛玉護管 9.硅碳管 10.爐口錐管

    回到頂部

    定硫儀使用操作說明:

    儀器的操作通過面板上的16個觸摸鍵來實現。其中10個數字鍵,4個方向鍵←↑↓→,1個【確認】鍵,1個【返回】鍵。

    (一)按鍵的一般約定

    【返回】鍵,返回上級菜單或?qū)嶒炦^程中,可中止實驗;
    【確認】鍵,進入下級菜單,進入實驗程序。

    ←↑↓→ 4 個方向鍵,一般用來移動光標。

    10 個數字鍵用來輸入數字。

    KDL-8H 智能漢顯定硫儀鍵盤

    (二)屏幕顯示與鍵盤操作

    待機狀態:

    儀器打開電源開關后,屏幕顯示歡迎信息,幾秒后自動進入待機項目屏幕左上角顯示當前爐溫,中間顯示指示電壓,右上角顯示時鐘。光標默認在做樣項目,按↑↓鍵可上下移動改變待選項目。按【確認】鍵儀器進入光標所指項目。

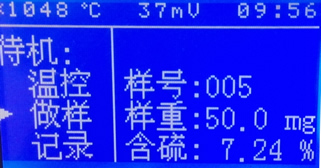

    下面就各項內容具體說明 KDL-8H 智能漢顯定硫儀液晶顯示圖待機畫面

    ( 1 )當光標指向“做樣”菜單,按【確認】鍵或直接按數字鍵后屏幕將顯示輸入數據畫面:輸入樣重,改變樣號,輸入水分以便做干基硫。輸入樣重為 00.0 表示要調試送樣機構。正常做樣時樣重不能為 0.

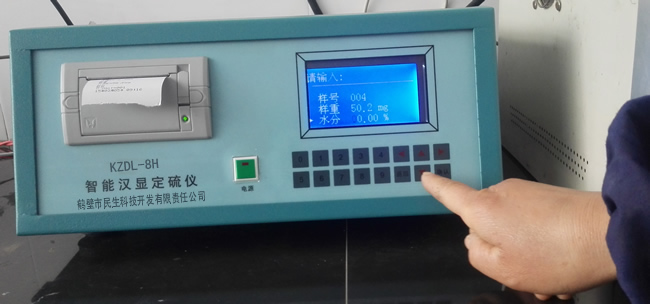

    KDL-8H智能漢顯定硫儀做樣菜單   定硫儀做樣液晶顯示

    輸入數據后按 確認 鍵就可進入正常作樣程序。正常作樣畫面如下:如中止實驗請按【返回】鍵。

    KDL-8H智能漢顯定硫儀工作畫面   定硫儀實驗屏幕顯示

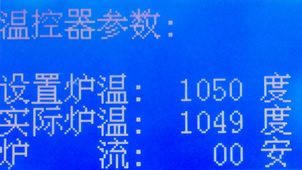

    ( 2 )當光標指向 "溫控" ,按【確認】鍵后屏幕顯示:

    通過此顯示,化驗員可以實時查看溫控器各參數,以便了解溫控器的性能。

    KDL-8H智能漢顯定硫儀系統參數   定硫儀溫控參數顯示

    (3)當光標指向“設置”,按【確認】鍵后可看設置爐溫 , 日期。如想修改,輸入數據后按【確認】鍵,儀器將自動記憶。如果查看不修改按【返回】鍵返回。

    KDL-8H智能漢顯定硫儀參數設置 KDL-8H智能漢顯定硫儀時間設置 KDL-8H智能漢顯定硫儀爐溫設置

    ( 4 )當光標指向“修正”,按【確認】鍵屏幕顯示:可以查看,修改偏差表。改變整體系數。如想修改,輸入數據后按【確認】鍵,儀器將自動記憶。如果查看不修改按【返回】鍵返回。

    KDL-8H智能漢顯定硫儀修正菜單 KDL-8H智能漢顯定硫儀整體系數

    整體系數修改為標準值除以實際值。修改范圍:0.8-1.2之間。

    定硫儀使用方法:

    1.接通電源,燃燒爐自動升溫到設定溫度處并恒溫后,順序打開攪拌凈化器開關。
    2.在升溫過程中,應將電解液配好并放入電解池內。

    定硫儀攪拌凈化裝置

    3.置入三位數的樣重為000,石英舟上不放煤樣,按下【確認】按扭,可進行送樣機構的調試,此時將不進行庫侖滴定,不會出現過電解現象。計算機將自動啟動送樣機構在 1150 ℃處停留,這時可按下【返回】按扭強制返回。

    智能定硫儀開機

    4.在瓷舟上稱取 50.0 毫克左右的煤樣,上面覆蓋一層三氧化鎢,將瓷舟放入石英舟上,置入三位數的樣重,按下【確認】按扭,整個試驗過程由計算機控制,按預先寫入的程序執行。分別在500℃處停留,然后自動控制送樣機構逐步達到1150℃,并在此停留長到9分鐘。試樣經充分燃燒分解后,計算機會自動判斷出庫侖滴定終點并提前返回。待石英舟和瓷舟自動返回到原位后,打印機將打印出結果,本次煤樣試驗完畢。

    智能定硫儀打印機

    5.本儀器為防止出現過電解現象,由計算機自動控制電解開關的開和關。故爾在試驗之前,須先打開攪拌凈化器,然后再置入三位數的樣重并按下【確定】按扭,開始整個試驗過程。

    6.每次首個試驗時,指示電壓一般小于 35mV, 故應加燒 1-2 個廢樣,以使電解液中碘-碘離子對的電極電位校正到儀器所需的數值。

    7.試驗連續進行,如中間間隔時間較長,指示電壓若小于35mV, 在試驗前需加燒一個廢樣。

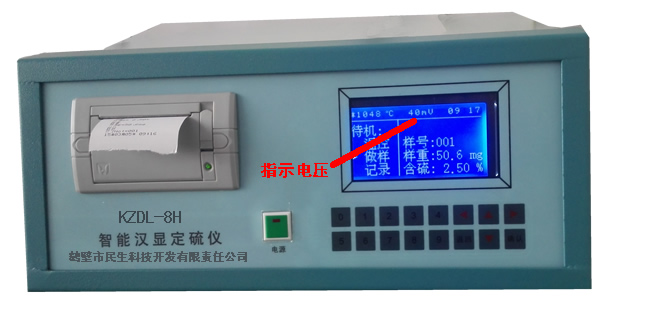

    定硫儀指示電壓

    8.試驗完后,應先關閉攪拌凈化器,再關閉控制器電源開關。若長期不用可放出電解液,并用蒸餾水把電解池清洗干凈。

    9.試樣稱量前的準備工作:在試樣稱量前,應盡可能地將試樣瓶內的煤樣混和均勻,可用手握住帶蓋的試樣瓶上方,自上而下做園周運動,切勿上下?lián)u動。試樣的充分混合是確保試驗結果的重要因素。

    10.稱取煤樣(50mg±0.2mg)保持小數后一位(50.0mg),并在上面覆蓋一層三氧化鎢以防止爆燃。

    測硫儀送樣   定硫儀放樣   定硫儀輸入總量
    一、稱樣

    二、放樣

    三、輸入樣重,實驗開始

    簡單三步,實驗完成,結果自動打印保存。

    測定的允許差(精密度)

    全硫質量分數
    S % / Q
    允許誤差
    重復性限
    再現性臨界差
    同一化驗室
    不同化驗室
    <1
    0.05
    0.15
    1-4
    0.10
    0.25
    >4
    0.20
    0.35

    定硫儀常見故障的排除:

    見《定硫儀常見問題及維護方法》章節

    KZDL-8H智能定硫安裝調試需要的條件:

    實驗臺2米,有220V單相30A空氣開關(電壓不穩定的地區請配備大于或等于5KVA穩壓電源器);
    萬分之一電子天平。

    KZDL-8H智能漢顯定硫儀裝箱配置清單:

    控制器 1臺   爐體 1臺   凈化攪拌器 1套
    電解池 1個 硅碳管 1根 異徑管 2根
    攪拌子 1個 兩通閥 2個 熱電偶 1個
    瓷舟 10個 石英舟 2個 送樣棒 1根
    打印紙 2卷 電解液 1瓶 變色硅膠 1瓶
    脫脂棉 若干 止水夾 1個 干燥瓶 4個
    電解池密封圈 2個 7號膠塞 3個 0號膠塞 1個
    硅膠管 1米 乳膠管 0.3米 橡膠管 1米
    保險管 2只 標準煤樣 若干 電源線 1.5米

    KZDL-8H智能漢顯定硫儀產品展示:

    KZDL定硫儀3D視頻產品展示   KZDL定硫儀視頻產品展示

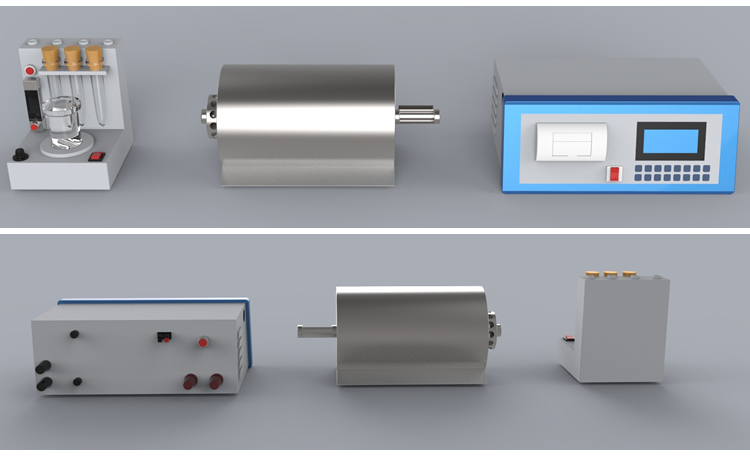

    KZDL定硫儀3D圖

    現場照片:

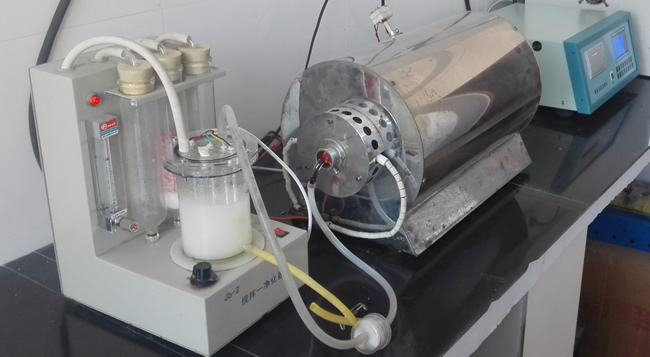

    智能定硫儀現場照片
