KZDL-8W型微機漢顯測硫儀

KZDL-8W型微機漢顯測硫儀是適用于電力、煤炭、冶金、石化、環保、水泥、造紙、地堪、科研院校等行業部門測量煤炭、焦炭及石油等物質中的全硫含量，符合國標GB/T214-2007《煤中全硫的測定方法》。由單片機自動控制,對測量條件造成的偏差可進行補償修正,采用中文液晶和微機電腦兩種顯示和控制方式,送樣機構采用電子開關.采用PID控制爐流,自動調整爐流大小,延長硅碳管的使用時間,自動判斷滴定終點,自動開關電解,且不會出現過電解現象。當設備工作在液晶漢顯狀態時，由單片機系統獨立完成所有工作。儀器既可以微機控制又可以改為面板操作,兩用型,開機的同時按儀器面板上的“數字鍵”改為漢顯液晶控制模式，按“方向鍵”改為微機電腦控制模式。關機后自動保存,下次開機不做修改，自動默認上次操作模式。

主要功能特點：

1.采用庫倫滴定法測定的全硫含量，與艾士卡重量分析法和高溫燃燒中和法相比，具有測定迅速、結果準確。
2.測定過程由單片機自動控制，測試數據的校正、處理、顯示、打印迅速準確，性能穩定。
3.采用微機自動控制，測試結果可保存，供查閱、打印,使用方便。
4.測定過程自動化程度高，使用方便，只要將試樣放入高溫爐中，按下啟動鍵，儀器即自動進行預分解、分解和返回。
5.控溫點的設定簡單方便，不需打開機箱即可直接進行控溫點的調整、設定。
6.結構設計合理，體積小，數據輸入采用薄膜面板輕觸鍵方式，操作簡便。
7、整個測試過程由既可以有單片機控制，也可以由微機控制自動完成，兩用型。

主要技術參數：

1.測硫范圍：0.01-40％
2.測溫精度：0.5級
3.分析時間：約5mim /個
4.高溫恒溫區長度：≥90min，恒溫溫度：1150℃±5℃（可調）
5.升溫速度：（20~25）℃/min，升溫時間：≤25℃
6.加熱元件：雙螺紋硅碳管
7.電解池容積：450mL，電解液量：(250~300)mL，鉑電解電極規格:15×10，鉑指示電極規格：10×5
8.分辯率：0.001%
9.測硫精度：符合國標GB/T214-2007要求
10.工作電源：AC220V±15% 50Hz
11.儀器尺寸 (mm)

控制器： 370× 350× 170
高溫爐： 580 × 250 × 270
凈化器： 180 × 245 × 300

12.重量：控制器5kg，高溫爐15kg，凈化器4kg

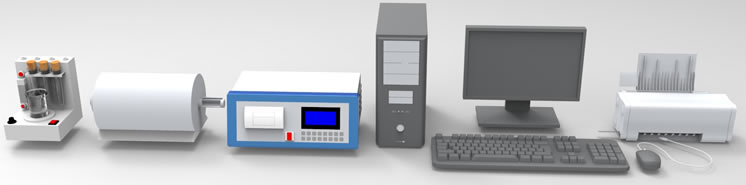

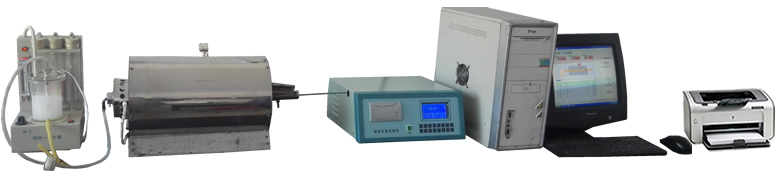

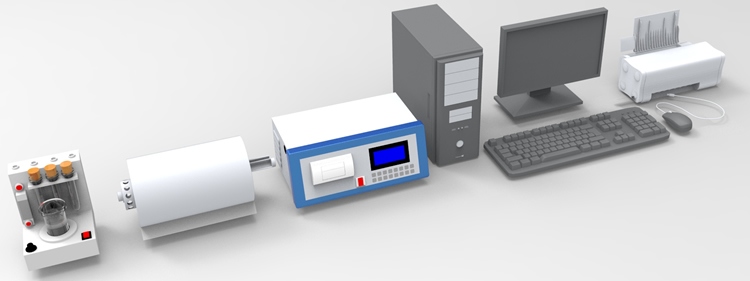

測硫儀結構及組成示意：

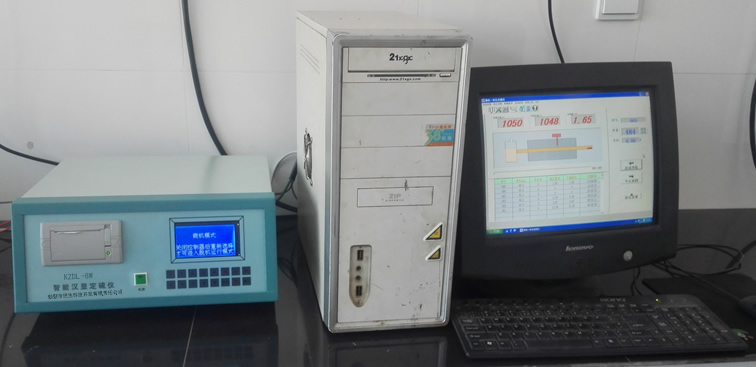

1、主控微機：用于運行控制程序，提供人機交互界面，顯示高溫爐溫度，測量結果，送樣位置等信息；根據用戶輸入煤樣重量來自動完成實驗。通過一根串行通訊線與測硫儀連接。
2、單片機系統：負責高溫爐的升溫過程、控制升溫溫度、采集測量數據、接受主控微機指令完成實驗過程。

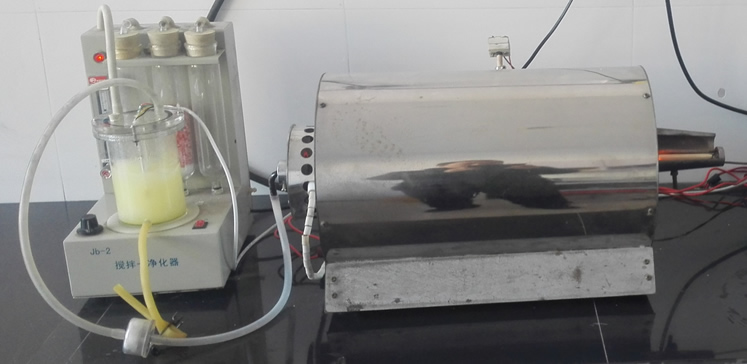

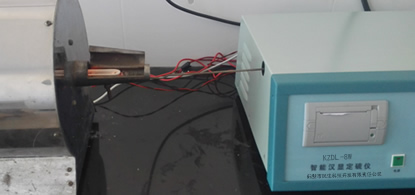

3、高溫爐：本測硫儀采用管式高溫爐為燃燒爐,其加熱元件為一端接線的雙螺紋硅碳管。為保護硅碳管,在其外部套一剛玉護管,然后再填充高鋁和硅酸鋁保溫棉,以達到良好的保溫性能。
4、電解池：電解池材料用透明有機玻璃制成,容積約400毫升,上蓋上固定有一對鉑電解電極和一對鉑指示電極。
5、磁力攪拌器：由一轉速可調節的電機，帶動電解池內用塑料封裝的鐵芯攪拌棒，攪拌馬達轉速約為500轉/分,攪拌速度較快，有利于分析結果趨于準確，但不易太快，過快易引起攪拌失步。
6、空氣凈化裝置：該部分由氣泵、空氣流量計（0-1000 毫升/分）、干燥管等組成。氣泵：由抽氣系統和吹氣系統組成，抽氣系統使燃燒試樣產生的 SO₂，SO₃等氣體快速溶解到電解池。吹氣系統使實驗結束出來的石英舟快速冷卻。干燥管：除去空氣中酸性氣體和水分等雜質，由于從電解池中抽出的空氣含水分量大，須經常烘烤和更換變色硅膠。流量計：玻璃管浮子流量計，配有針形閥，用于調節流速。

測硫儀使用說明：

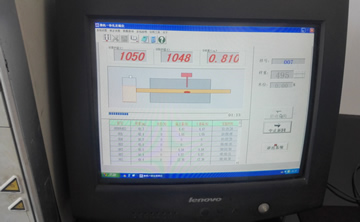

微機操作部分使用說明（微機模式）

本系統軟件運行于 windows 操作系統，支持多任務運行，人機交互，鍵盤、鼠標操作，即學即用。

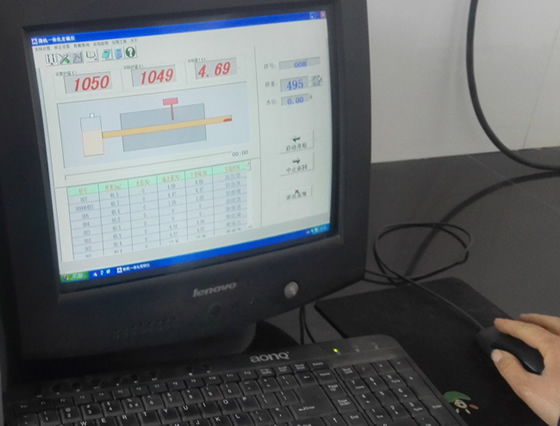

打開測硫儀電源，開機的同時按儀器面板上的“方向鍵”改為微機模式(下次開機不做修改，自動默認上次操作模式)，雙擊電腦桌面“微機測硫儀”的快捷方式，即可進入微機測硫程序界面：

1.系統設置窗口，包括串口設置，用戶信息設置和爐溫設置，可以分別設置串口，用戶信息和爐體設定溫度。

2.數據查詢窗口

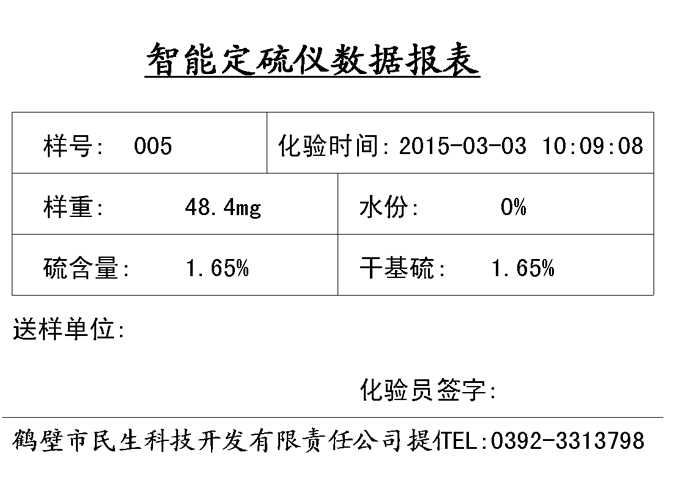

可以查看歷史數據及數據的整理和數據打印，點擊需要打印的實驗數據，打印成普通A4紙。如下圖：

面板操作部分使用說明（液晶模式）

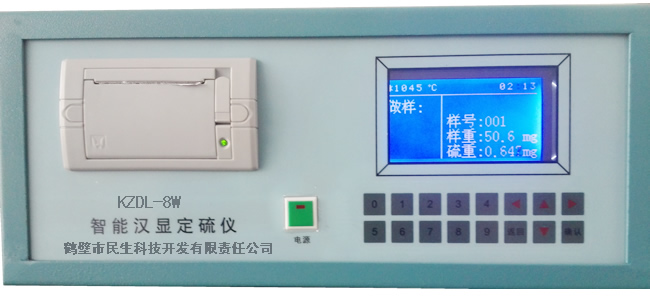

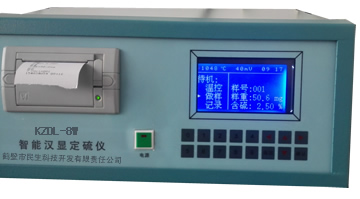

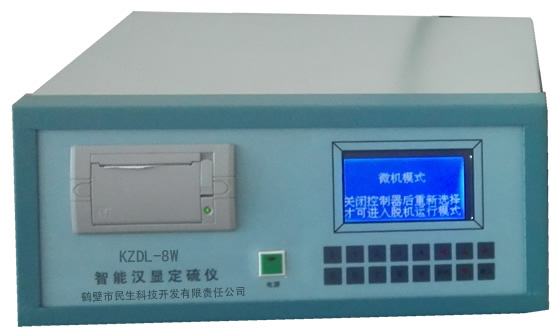

儀器的操作通過面板上的 16 個觸摸鍵來實現。其中 10 個數字鍵， 4 個方向鍵←↑↓→， 1 個確認鍵，1 個返回鍵。

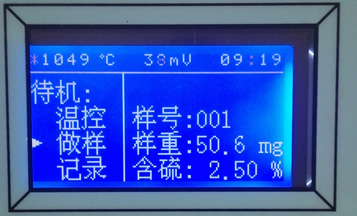

儀器打開電源開關后，屏幕顯示歡迎信息，光標默認在做樣項目，按↑↓鍵可上下移動改變待選項目。按 確認鍵 儀器進入光標所指項目。

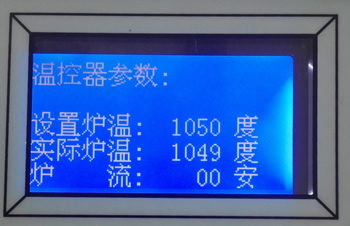

當光標指向 "溫控" ，按 確認鍵后屏幕顯示：

通過此顯示，化驗員可以實時查看溫控器各參數，以便了解溫控器的性能。

當光標指向 設置 鍵，按確認鍵后可看設置爐溫,日期。如想修改，輸入數據后按確認鍵，儀器將自動記憶。如果查看不修改按返回鍵。

微機測硫儀實驗步驟：

三步完成實驗，簡單快速：

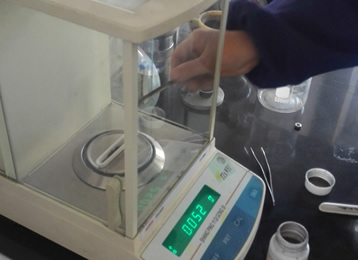

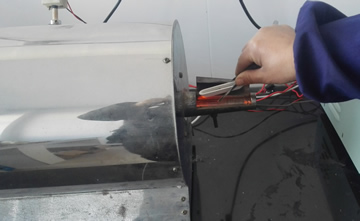

一：秤樣：用天平稱取 50.0毫克左右的煤樣，將瓷舟放入高溫爐里石英舟上。

二.打開電源，包括控制器，凈化攪拌器，電腦，打印機。微機模式：點擊電腦桌面“ 測硫儀”圖標，進入 測硫儀界面，溫度自動向設定溫度升溫，液晶模式：儀器打開電源開關后，幾秒后自動進入待機項目屏幕左上角顯示當前爐溫。當溫度達到設定溫度（1050℃）自動停止。

三：輸入樣號，煤樣重量和水分值，微機模式按“啟動開始”按鈕，機器自動送樣，實驗過程由微機自動控制，實驗結束后，打印機將打印出結果。 液晶模式按“確認”鍵，機器自動送樣，實驗過程由單片機自動控制，實驗結束后，微型打印機自動將打印出實驗結果。

KZDL-8W型微機漢顯測硫儀裝箱配置清單：
